گیره گریتینگ استیل زین گالوانیزه گیره A B نوع C

گیره توری فولادی AB نوع C گیره نصب و راه اندازی فولاد گالوانیزه گرم گیره دریایی گیره ضربه گیر نوع M

جدول پارامترهای گیره نصب

معرفی گیره نصب

گیره صفحه توری پس از خم شدن و پانچ از صفحه فولاد کربنی یا فولاد ضد زنگ ساخته می شود.این گیره محکم و بادوام است و به راحتی نصب می شود.گیره نصب گالوانیزه زیبا، محکم و مقاوم در برابر خوردگی است که می تواند صفحه شبکه را به خوبی ثابت کند.

روش نصب گریتینگ فولادی

مدل سودمند مزایای عدم آسیب رساندن به لایه گالوانیزه داغ و جداسازی راحت را دارد.ایمن ترین راه جوش دادن مستقیم سر پیچ روی تیر بدون گیره پایینی است تا اطمینان حاصل شود که توری فولادی به دلیل شل شدن گیره نصب از روی تیر نمی لغزد.
گیره نصب برای سری های مختلف توری فولادی قابل اجرا است.این از گیره بالایی، گیره پایینی و پیچ سر سوکت شش گوش M8 یا M10 تشکیل شده است.روش تثبیت با گیره نصب: برای هر صفحه حداقل از چهار سری گیره نصب استفاده شود و بر روی تکیه گاه های موجود صفحات بیشتری با دهانه بزرگ نصب شود.

طبقه بندی مدل گیره نصب گریتینگ فولادی

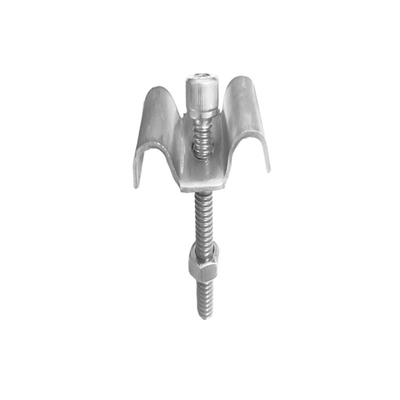

نوع C: از یک صفحه پرس بالایی با قلاب های دوتایی و یک پیچ سر شش ضلعی M8 تشکیل شده است که می تواند به عضو پشتیبانی جوش داده شود.

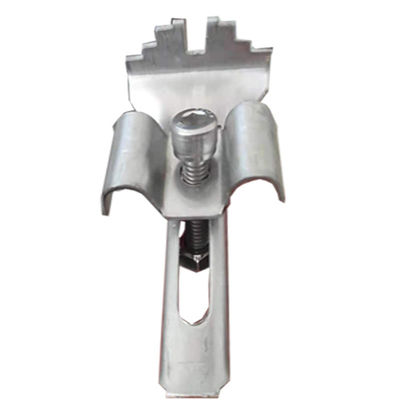

نوع B: از یک صفحه پرس بالایی با قلاب های دوتایی (یک قلاب می تواند دو توری فولادی مجاور را بپوشاند)، یک صفحه پرس پایینی با دندانه ها و یک پیچ زاویه داخلی > M8 تشکیل شده است.

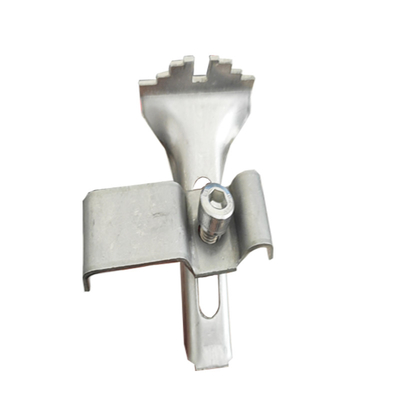

نوع A: از یک صفحه پرس بالایی با قلاب های دوتایی، یک صفحه پرس پایینی با دندانه ها و یک پیچ سوکت شش گوش M8 تشکیل شده است.

استفاده از گیره نصب

1. توری فولادی یا صفحه پله را مستقیماً روی سازه فولادی نگهدارنده جوش دهید و قسمت جوش را با رنگ پودر نقره غنی از روی دو بار برس بزنید.

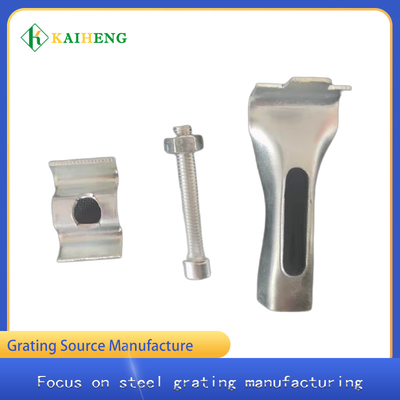

2. با گیره مخصوص نصب برای توری فولادی دلتای رودخانه یانگ تسه نصب شده است که به لایه گالوانیزه آسیب نمی رساند و برای جداسازی و مونتاژ راحت است.هر مجموعه از گیره های نصب شامل یک گیره بالایی، یک گیره پایینی، یک پیچ سر گرد M8 و یک مهره است.

3. اتصال گیره یا پیچ نصب فولاد ضد زنگ و سایر روش های بست را می توان در صورت نیاز ارائه کرد.

4. فاصله نصب توری فولادی به طور کلی 10 میلی متر است.

5. در هنگام نصب، هر کدام باید به نصب محکم و مطمئن توجه داشته باشند و برای جلوگیری از شل شدن و افتادن گیره نصب، باید مکرر بررسی شوند.توری فولادی نزدیک به منبع ارتعاش باید جوش داده شود یا با پد لاستیکی اضافه شود.
